2024年初中物理电学突破:电路简化步骤

来源:网络资源 2023-08-11 17:41:00

中考真题

智能内容

电路简化步骤

第一步:按照题目要求将断开的开关去掉,将闭合的开关变成导线。

第二步:将电流表变成导线(视具体情况也可保留)。

第三步:去掉电压表。

第四步:合并(或者换位)导线上的节点。(此步骤在电路中用电器比较多,且相互纠结时,采用)

第五步:画出等效电路图,判断各用电器是串联还是并联。

第六步:在原电路中利用原则七、八判断电流表和电压表各测量哪个用电器的电流和电压。

第七步:将电压表和电流表添加到等效电路图中,分析各电流表和电压表示数之间的关系。(利用原则七)

③经典例题选讲

例1:在如下电路图中,开关S闭合后,电压表V1的示数是2.5V,V2的示数是1V,如果A2的示数是0.2A,那么A1的示数是多少?试求两只灯泡两端的电压。

分析:第一步:将开关变成导线;

第二步:将电流表变成导线;

第三步将电压表去掉。

第四步(略)

第五步:判断用电器连接方式


很显然,电路中两个灯泡是串联的。

第六步:根据原则四,知道电压表V2处断开,所以没有电流从A1流过,示数为零;根据滑移法知道V1和电源并联,测电源两端电压。V2和L2并联,测L2两端电压。

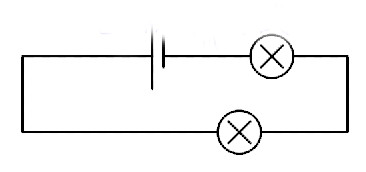

第七步:等效电路图如下:

根据等效电路图,可知所求I1=I2=0.2A

U1=2.5V-1V=1.5V U2=1V

例2 :如图示,开关s闭合后下列各电压表示数的关系是,各电流表示数之间的关系是___。

分析:第一步:把开关变成导线;

第二步:把电流表变成导线;

第三步:去掉电压表;第四步(略);

第五步:判断各用电器的连接方式:

第六步:根据原则七和原则八以及滑移法或去源法判断电流表和电压表各自所测量的对象。

①在原电路中,去掉电压表,可以发现电流表A1和A2都与灯泡串联,所以电流表示数相等;

②用滑移法可以判断出V1测L1两端的电压,V2测电源两端的电压;V3测L2两端的电压。

第七步:等效电路图如下

例3 :电路开关闭合后,v1、v2、v3的示数分别是8V、9V、4V,则L1、L2、L3两端的电压各是多少

所求的电压关系式为:U2=U1+U3 I1=I2

解:根据“十原则,七步骤”可以得到该电路的等效电路图如下:

从等效图可以得到如下方程组:

UL1+UL2=8V

UL2+UL3=9V

UL3=4V

解得:UL1=3v UL2=5v UL3=4V

例4:如图所示,已知两只灯泡L1和L2是串联的,则在①、②和③三个电表中(电流表或电压表)判断正确的是( )

A. ①是电流表,②和③是电压表;

B. ①和③是电压表,②是电流表;

C. ①和②是电流表,③是电压表;

D. ①②和③都是电流表

分析:本题可用排除法解答。将A答案的各表填入

三个位置中,根据“十原则,七步骤”电路图简化为:

很明显,不符合题意。

将B答案各表填入图中,电路可简化为:

这种填法符合题意。

把C答案各表填入电路中,电路L1被断路,简化后的电路图和A答案相同,不合题意。把D答案各表填入图中,电源短路,两个灯泡没有电流流过,不合题意。所以选择答案B。
